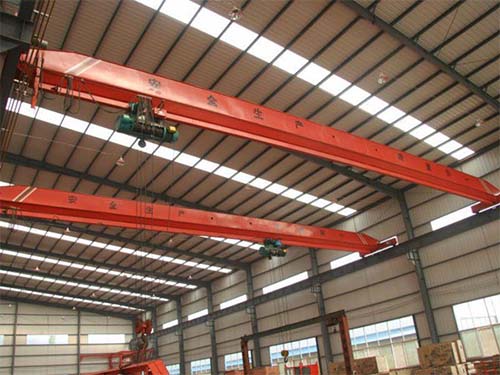

单梁桥式起重机

单梁桥式起重机是电动葫芦配套使用，成为一种有轨运行的轻小型起重机，其适用起重量为1-10吨，适用跨度为7.5~22.5米,工作环境温度在-25~+40℃范围内。

该单梁桥式起重机多用于机械制造、装配、仓库等场所，其结构特点如下：

    1、金属结构部分

单梁桥式起重机主梁采用钢板压延成形的U形槽钢，再与工字钢组焊成箱形实腹梁。横梁也是用钢板压延成U形槽钢，再组焊成箱形横梁。为贮存运输方便。主横梁之用M20螺栓（45号钢）连接而成桥架。

    2、电动葫芦

电动葫芦可起升重物，并沿主梁横向移动，其结构特点详见有关电动葫芦说明书。

    3、运行机构

该单梁桥式起重机采用分别驱动形式，制动靠锥形制动电机来完成，传动是“一开二闭”式三级齿轮传动。

    4、电气设备

单梁桥式起重机所用运行电动机有单速锥形鼠笼电动机地操和锥形绕线电动机驾操二种形式，随操纵形式不同，设有两种电气控制。电动葫芦及整个起重机均设有安全装置，如起升限位开关，终点限位开关等。
